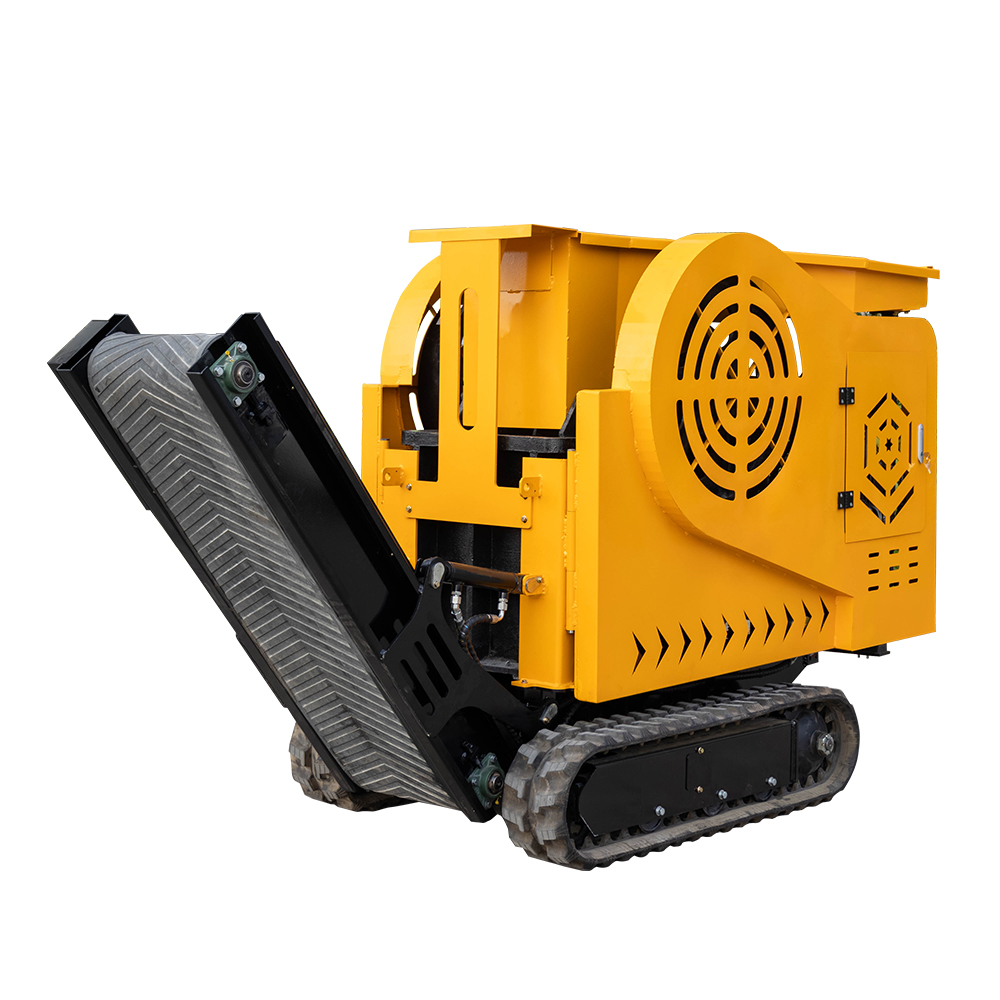

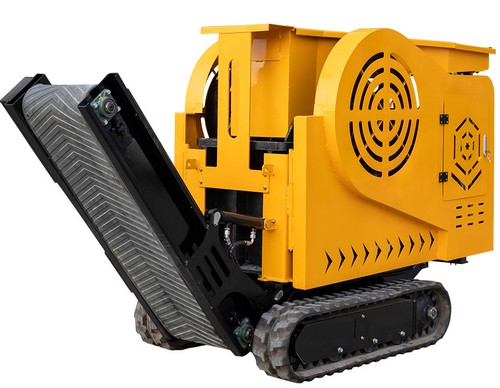

Pásový čelistní drtič JC-430

Návod k použití pásového drtiče JC-430

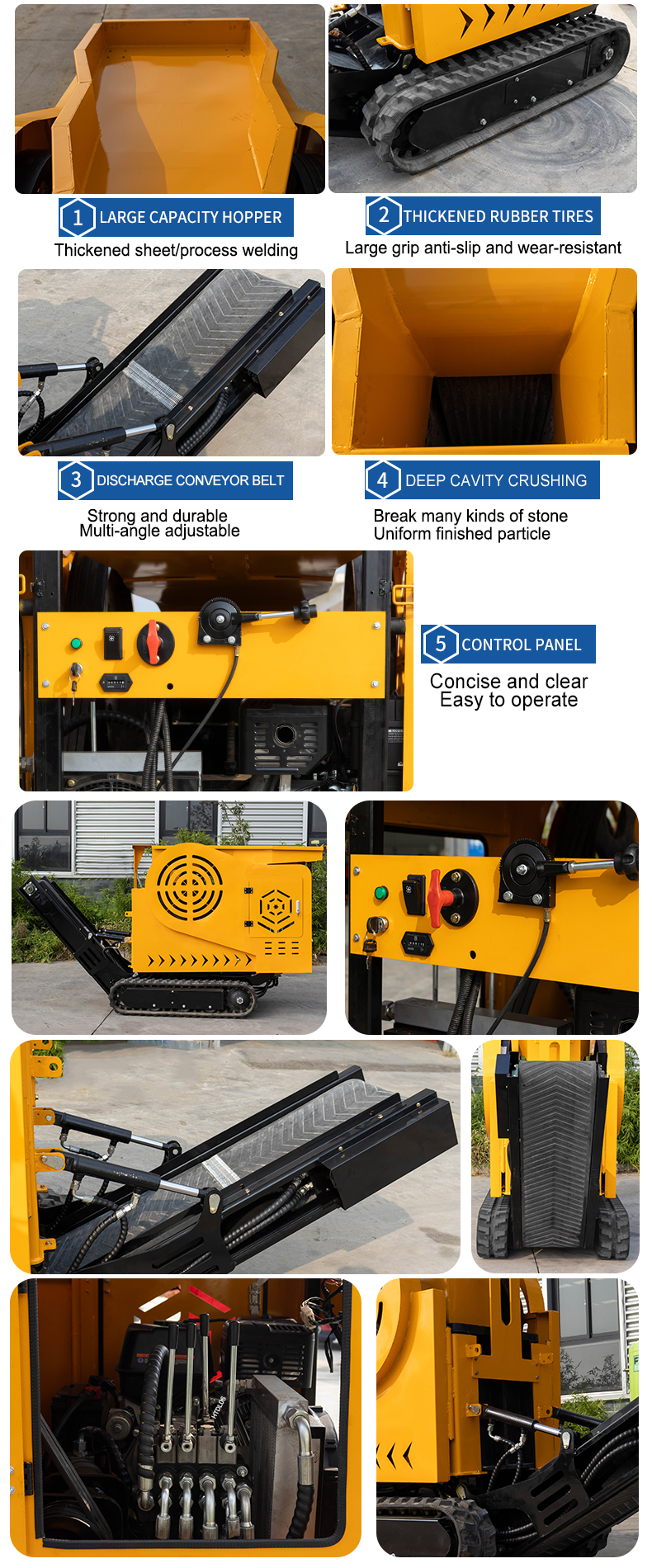

1. Pohonný systém využívá benzínový  motor je přímo spojen s hydraulickým čerpadlem, tj. celé vozidlo je ovládáno hydraulickým tlakem a chůze je řízena 18 podvozky a 200 širokými pásy.
2. Zařízení pro zvedání a spouštění dopravního pásu používá ovládání pomocí olejového válce, lze řídit výtlačnou vzdálenost od země.
3. Objem zásobníku 0,4 m
4. Používá se standardní čelistní drtič se standardizovaným kováním.
5. Způsob přenosu drcení pomocí převodového motoru, pohon drtiče řemenem, ovládání přímou manipulací hydraulického vícecestného ventilu.
6. Celý kryt vozu lze otevřít, snadná údržba.
Pracovní systém zahrnuje hnací motor pro pohon čelistního drtiče, v procesu drcení se mezi pohyblivou a pevnou čelistí vytvoří drtící komora, materiál vstupuje do drtící komory ze vstupu a je vzájemně stlačován a drcen pohyblivou a pevnou čelistí. Pohyblivá čelist je poháněna excentrickým hřídelem, který vytváří vratný pohyb, takže materiál v drtícím prostoru mezi oběma čelistními deskami je vystaven vytlačování, ohýbání a dalším silám, aby se velký materiál rozbil na menší částice a dosáhlo se efektu drcení kamene; po rozdrcení kamene přes dopravní zařízení se kamenný materiál dopraví do prostoru výsypu.

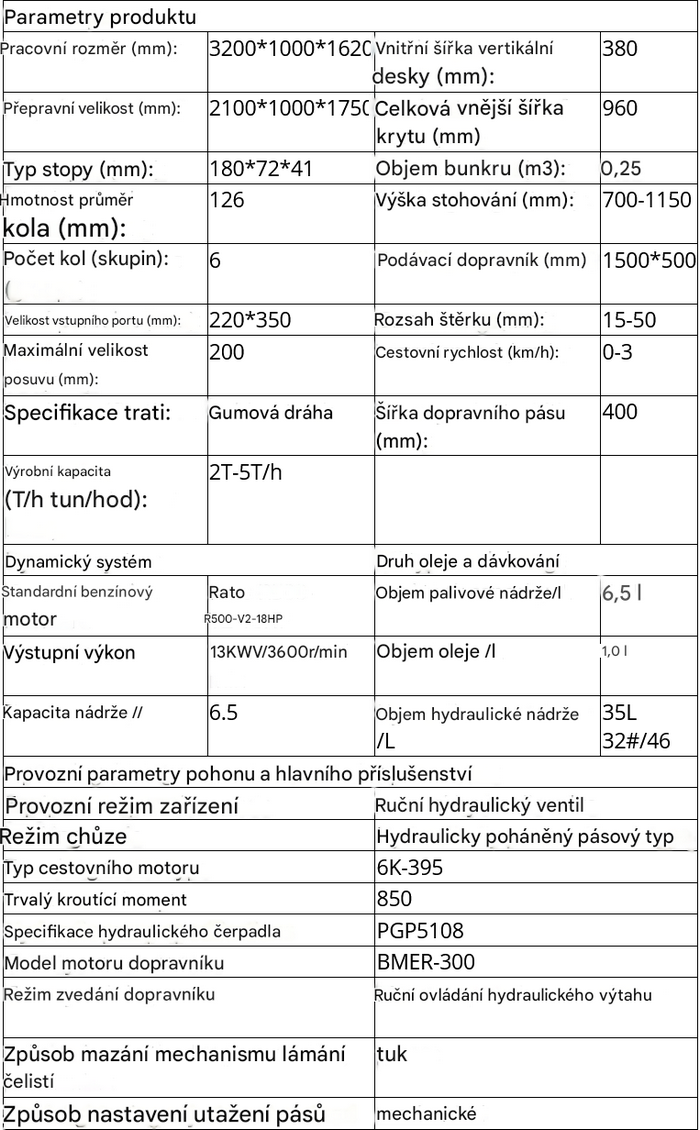

Rozměr 3200x1000x1620

Výkon 13kw

Velikost vstupního portu 220x350
